四川樂誠新材料有限公司阿瑪尼藝術(shù)公寓內(nèi)墻找平方案
樓盤位置：成都市錦江區(qū)順江路335號
施工面積：2棟樓，每棟樓66層所有房間墻面頂面，總面積約40萬㎡

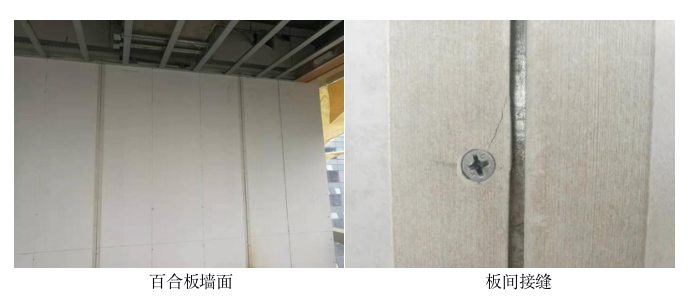

墻面情況：由百合板組成墻面，有接縫，有輕微震動(dòng)
目前進(jìn)度：地下室裝修中（使用樂誠637、837膩?zhàn)臃?，藝術(shù)涂料打樣中），房間還未進(jìn)行隔墻施工，需現(xiàn)場打樣
擬施工工藝（定制施工流程）：
1.百合板嵌縫 2.抗裂紙帶 3.底層膩?zhàn)?4.掛網(wǎng)格布 5.面層膩?zhàn)?6.面層膩?zhàn)拥诙?
7.打磨 8.底漆 9.面漆
一、樂誠產(chǎn)品推薦方案：
本次由樂誠提供方案產(chǎn)品為底層膩?zhàn)蛹懊鎸幽佔(zhàn)?。根?jù)現(xiàn)場情況擬推薦兩種產(chǎn)品方案進(jìn)行打樣。
方案一：
|
產(chǎn)品 |
型號 |
產(chǎn)品執(zhí)行標(biāo)準(zhǔn) |
技術(shù)指標(biāo) |
||||
|
底層膩?zhàn)? |
底層抗裂膩?zhàn)? |
JG/T298-2010（Y型） |
序號 |
檢驗(yàn)項(xiàng)目 |
檢測條件 |
單位 |
標(biāo)準(zhǔn) |
|
1 |
容器中狀態(tài) |
標(biāo)準(zhǔn)狀態(tài) |
|
無結(jié)塊，均勻 |
|||
|
2 |
施工性 |
標(biāo)準(zhǔn)狀態(tài) |
|
刮涂無障礙 |
|||
|
3 |
干燥時(shí)間（表干），h |
標(biāo)準(zhǔn)狀態(tài) |
h |
≤2 |
|||
|
4 |
40目篩余物 |
標(biāo)準(zhǔn)狀態(tài) |
% |
≤5%且無大顆粒 |
|||
|
5 |
重量 |
標(biāo)準(zhǔn)狀態(tài) |
kg |
±0.5kg |
|||
|
6 |
初期干燥抗裂性 |
標(biāo)準(zhǔn)狀態(tài) |
|
無裂紋 |
|||
|
7 |
粘接強(qiáng)度/MPa |
標(biāo)準(zhǔn)狀態(tài) |
MPa |
≥0.4 |
|||
|
8 |
浸水后 |
MPa |
———— |
||||
|
9 |
保質(zhì)期 |
|
|
12個(gè)月 |
|||
|
面層膩?zhàn)? |
面層柔性膩?zhàn)? |
JG/T298-2010（Y型） |
序號 |
檢驗(yàn)項(xiàng)目 |
檢測條件 |
單位 |
標(biāo)準(zhǔn) |
|
1 |
容器中狀態(tài) |
標(biāo)準(zhǔn)狀態(tài) |
|
無結(jié)塊，均勻 |
|||
|
2 |
施工性 |
標(biāo)準(zhǔn)狀態(tài) |
|
刮涂無障礙 |
|||
|
3 |
干燥時(shí)間（表干），h |
標(biāo)準(zhǔn)狀態(tài) |
h |
≤2 |
|||
|
4 |
打磨性 % |
標(biāo)準(zhǔn)狀態(tài) |
|
手工可打磨 |
|||
|
5 |
200目篩余物 |
標(biāo)準(zhǔn)狀態(tài) |
% |
≤5%且無大顆粒 |
|||
|
6 |
白度 |
標(biāo)準(zhǔn)狀態(tài) |
|
≥82 |
|||
|
7 |
重量 |
標(biāo)準(zhǔn)狀態(tài) |
kg |
±0.5kg |
|||
|
8 |
初期干燥抗裂性 |
標(biāo)準(zhǔn)狀態(tài) |
|
無裂紋 |
|||
|
9 |
耐水性 |
標(biāo)準(zhǔn)狀態(tài) |
mm |
———— |
|||
|
10 |
粘接強(qiáng)度/MPa |
標(biāo)準(zhǔn)狀態(tài) |
MPa |
≥0.3 |
|||
|
11 |
浸水后 |
MPa |
———— |
||||
|
12 |
保質(zhì)期 |
|
|
12個(gè)月 |
|||
方案說明:
1.本方案底層采用抗裂膩?zhàn)?，含有?xì)砂骨料，為減小墻體震動(dòng)帶來的開裂風(fēng)險(xiǎn)。面層膩?zhàn)优涮兹嵝阅佔(zhàn)樱ＷC良好的抗開裂性。
2.本方案偏向于抗裂性，強(qiáng)度高，施工性一般
方案二：
|
產(chǎn)品 |
型號 |
產(chǎn)品執(zhí)行標(biāo)準(zhǔn) |
技術(shù)指標(biāo) |
||||
|
底層膩?zhàn)? |
中性膩?zhàn)臃? |
JG/T298-2010（Y型） |
序號 |
檢驗(yàn)項(xiàng)目 |
檢測條件 |
單位 |
標(biāo)準(zhǔn) |
|
1 |
容器中狀態(tài) |
標(biāo)準(zhǔn)狀態(tài) |
|
無結(jié)塊，均勻 |
|||
|
2 |
施工性 |
標(biāo)準(zhǔn)狀態(tài) |
|
刮涂無障礙 |
|||
|
3 |
干燥時(shí)間（表干），h |
標(biāo)準(zhǔn)狀態(tài) |
h |
≤2 |
|||
|
4 |
40目篩余物 |
標(biāo)準(zhǔn)狀態(tài) |
% |
≤2%且無大顆粒 |
|||
|
5 |
重量 |
標(biāo)準(zhǔn)狀態(tài) |
kg |
±0.5kg |
|||
|
6 |
初期干燥抗裂性 |
標(biāo)準(zhǔn)狀態(tài) |
|
無裂紋 |
|||
|
7 |
粘接強(qiáng)度/MPa |
標(biāo)準(zhǔn)狀態(tài) |
MPa |
≥0.4 |
|||
|
8 |
浸水后 |
MPa |
———— |
||||
|
9 |
保質(zhì)期 |
|
|
12個(gè)月 |
|||
|
面層膩?zhàn)? |
膩?zhàn)痈喾? |
JG/T298-2010（Y型） |
序號 |
檢驗(yàn)項(xiàng)目 |
檢測條件 |
單位 |
標(biāo)準(zhǔn) |
|
1 |
容器中狀態(tài) |
標(biāo)準(zhǔn)狀態(tài) |
|
無結(jié)塊，均勻 |
|||
|
2 |
施工性 |
標(biāo)準(zhǔn)狀態(tài) |
|
刮涂無障礙 |
|||
|
3 |
干燥時(shí)間（表干），h |
標(biāo)準(zhǔn)狀態(tài) |
h |
≤2 |
|||
|
4 |
打磨性 % |
標(biāo)準(zhǔn)狀態(tài) |
|
手工可打磨 |
|||
|
5 |
200目篩余物 |
標(biāo)準(zhǔn)狀態(tài) |
% |
≤2%且無大顆粒 |
|||
|
6 |
白度 |
標(biāo)準(zhǔn)狀態(tài) |
|
≥84 |
|||
|
7 |
重量 |
標(biāo)準(zhǔn)狀態(tài) |
kg |
±0.5kg |
|||
|
8 |
初期干燥抗裂性 |
標(biāo)準(zhǔn)狀態(tài) |
|
無裂紋 |
|||
|
9 |
耐水性 |
標(biāo)準(zhǔn)狀態(tài) |
mm |
———— |
|||
|
10 |
粘接強(qiáng)度/MPa |
標(biāo)準(zhǔn)狀態(tài) |
MPa |
≥0.5 |
|||
|
11 |
浸水后 |
MPa |
———— |
||||
|
12 |
保質(zhì)期 |
|
|
12個(gè)月 |
|||
方案說明:
1.本方案底層采用中性膩?zhàn)?，提供良好的粘結(jié)強(qiáng)度，面層膩?zhàn)舆x用膩?zhàn)痈喾?，提供良好的施工性及打磨性?
2.本方案施工性優(yōu)異，不提供耐水性，粘結(jié)強(qiáng)度高
